Convertidor de medios 10G/25G



El convertidor de medios 10G/25G es un dispositivo que puede realizar conversión y transmisión transparente bidireccional entre señales eléctricas de datos Ethernet y señales de datos de fibra óptica. Las señales de datos Ethernet se pueden transmitir a distancias de cientos de metros a cientos de kilómetros a través de líneas de fibra óptica, lo que amplía enormemente la cobertura de las redes Ethernet (la transmisión por cable de par trenzado convencional generalmente no supera los 100 metros). La comunicación por fibra óptica tiene las características de larga distancia de transmisión, gran capacidad de datos de comunicación, fuerte capacidad de interferencia antielectromagnética y bajo costo de transmisión a media y larga distancia. Es adecuado para telecomunicaciones, radio y televisión, redes de banda ancha, monitoreo de seguridad, control industrial, sistemas de automatización, etc., que requieren entornos de red Ethernet de alta velocidad, alto flujo de datos, alto rendimiento y alta confiabilidad.




● Satisfacer las necesidades de interconexión de alta velocidad y transmisión transparente de redes ópticas metropolitanas o redes de acceso óptico.

● Admite funciones 3R: amplificación de ecualización de señal óptica, extracción de reloj y regeneración de reconocimiento óptico

● Admite transmisión SAN, LAN, WAN y punto a punto

● Velocidad del puerto óptico: admite velocidad de 1G~50G

● La transmisión transparente y la latencia extremadamente baja admiten longitudes de onda DWDM/CWDM especificadas por ITUT, combinadas con amplificación óptica EDFA y gestión de dispersión para extender la distancia de transmisión.

● Función de gestión de red de soporte: WEB Smartoptics

● Fácil de instalar





parámetro	unidad	equipo	1U
Dispositivo, ranura		SFP*2	1 4 espacios
tamaño	mmm		482.6×300×44
Tipo de fuente de alimentación		CC 5 V
Temperatura de funcionamiento	grado	-5 ~ +65
Temperatura de almacenamiento	grado	-20 ~ +70
Humedad relativa		5 % ~ 95 % sin condensación

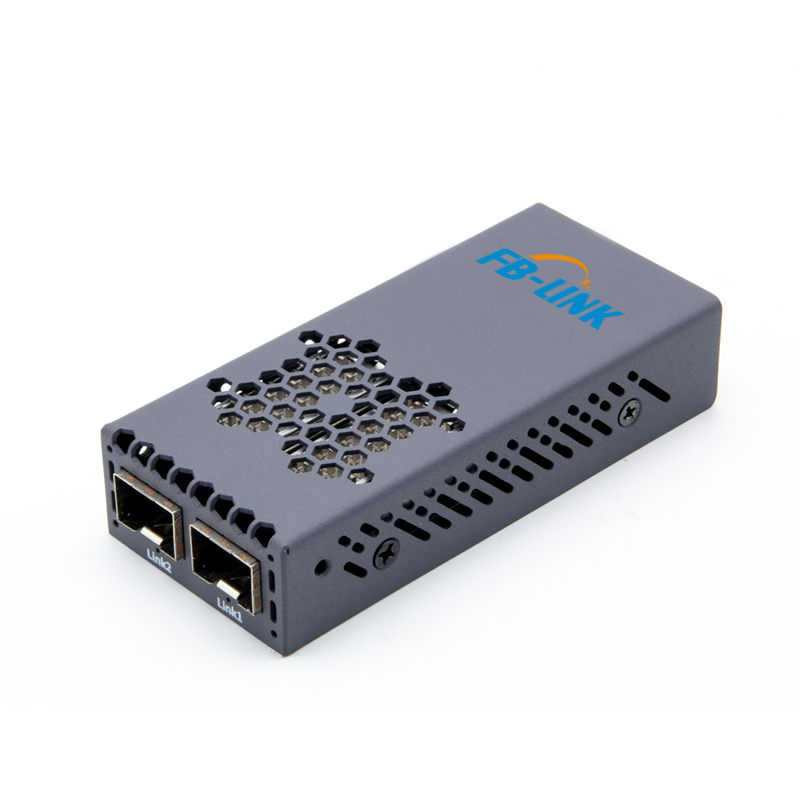

4.1, diagrama esquemático de un solo dispositivo

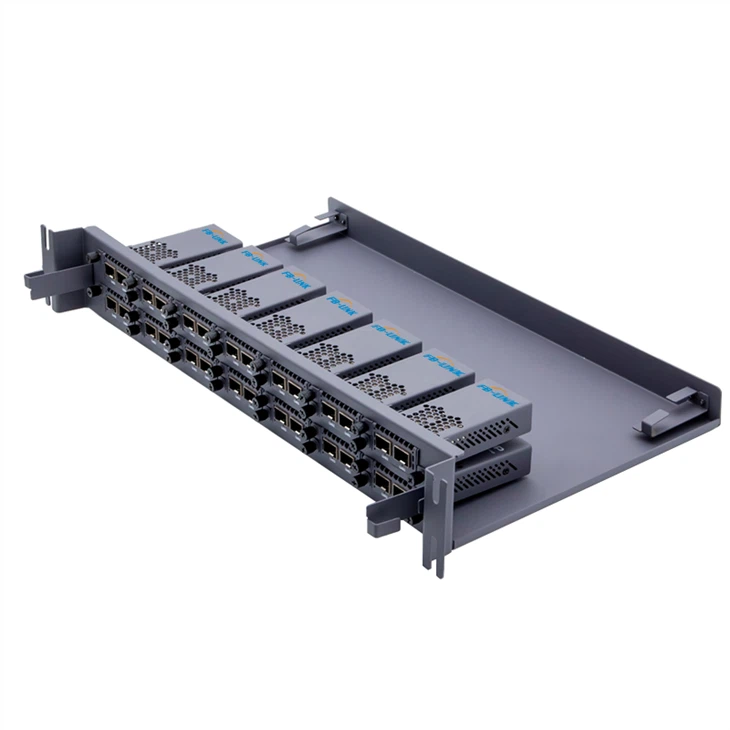

4.2 1Diagrama de marco en U



5.1, descripción del panel del dispositivo

Panel frontal

1) Interfaz del módulo óptico enlace 1, enlace 2: utilizada para el enlace del módulo óptico

2) Interfaz tipo C: interfaz de visualización del estado del dispositivo

3)Interfaz CC: interfaz de alimentación CC de 5,5 mm, voltaje de funcionamiento 5V- 2 A



5.2 Instrucciones de operación

5.2.1 Instrucciones de funcionamiento de la interfaz de administración de red

1 ) Utilice un cable de datos USB - TypeC para conectar el puerto Type-C en el panel posterior.

2) Abra el programa exe especificado y seleccione el puerto serie en la esquina inferior izquierda para conectarse (Nota: si usa el software por primera vez, debe autorizar y activar el software)
