Módulo CWDM de 100 g QSFP
100g 10km QSFP28 LR1 LAMBDA 1270 - 1330 Nm Transceptor, Duplex LC, Modo único El módulo CWDM de 100G QSFP es un módulo de transceptor diseñado para aplicaciones de comunicación óptica de 10km. El diseño cumple con 100GBase-LR1 del IEEE 802.3-2012 Cláusula 88 estándar IEEE 802.3bm CAUI-4 CHIP al módulo ...
- Introducción del producto
100g 10 km QSFP28 LR1 LAMBDA 1270-1330NM Transceptor, Duplex LC, Modo único
El módulo CWDM de 100G QSFP es un módulo de transceptor diseñado para aplicaciones de comunicación óptica de 10 km. El diseño cumple con 100GBase - LR1 del IEEE 802.3 - 2012 Cláusula 88 estándar estándar IEEE 802.3bm Caui-4 a módulo estándar eléctrico ITU-T G.959.1-2012-02 estándar. El módulo convierte 4 canales de entrada (CH) de datos eléctricos de 25 Gbps en un canal de señal óptica de 1 carril para la transmisión óptica de 100 GB/s (PAM4). Reversamente, en el lado del receptor, el módulo es una entrada óptica de 100 GB/s (PAM4) en señal de 1 carril, y los convierte en datos eléctricos de salida de 4 carriles.
El módulo CWDM de 100G QSFP contiene un conector LC dúplex para la interfaz óptica y un conector de pin 38 -} para la interfaz eléctrica. Admite longitudes de onda CWDM: 1270nm, 1290nm, 1310nm, 1330nm. Para minimizar la dispersión de la luz en sistemas de distancia largos -, este módulo debe usarse con fibra de modo único (SMF).
Características:
- QSFP28 Cumplante de MSA
- 100g lambda msa 100g - lr 1 1270 nm 1290nm 1310nm 1330nm Especificación compatible con
- Admite 53.125Gbaud
- Conectores Duplex LC
- 4x25g interfaz eléctrica (OIF CEI - 28g- VSR)
- Consumo máximo de energía 4.5W
- Transmisión de hasta 10 km en fibra de modo único (SMF) con FEC
- Single +3.3 v Fuente de alimentación que funciona
- Rango de temperatura 0 grados a 70 grados
- Cumplimiento de ROHS

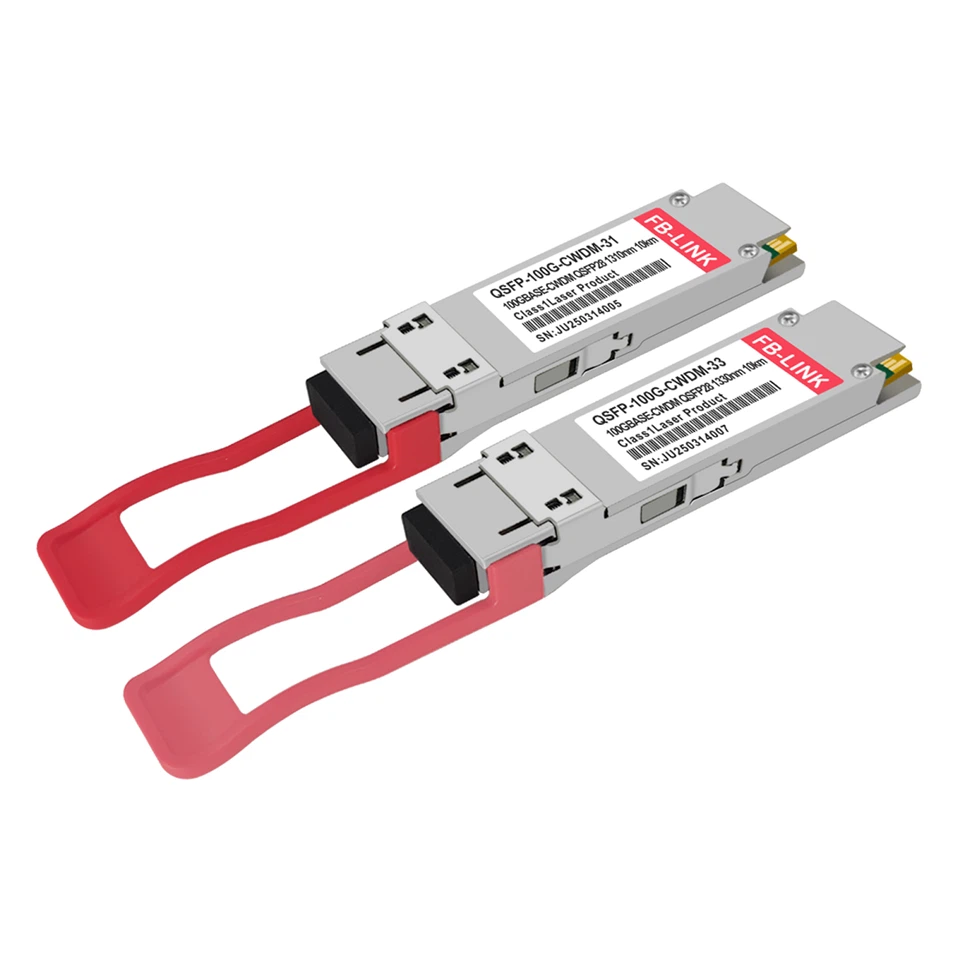

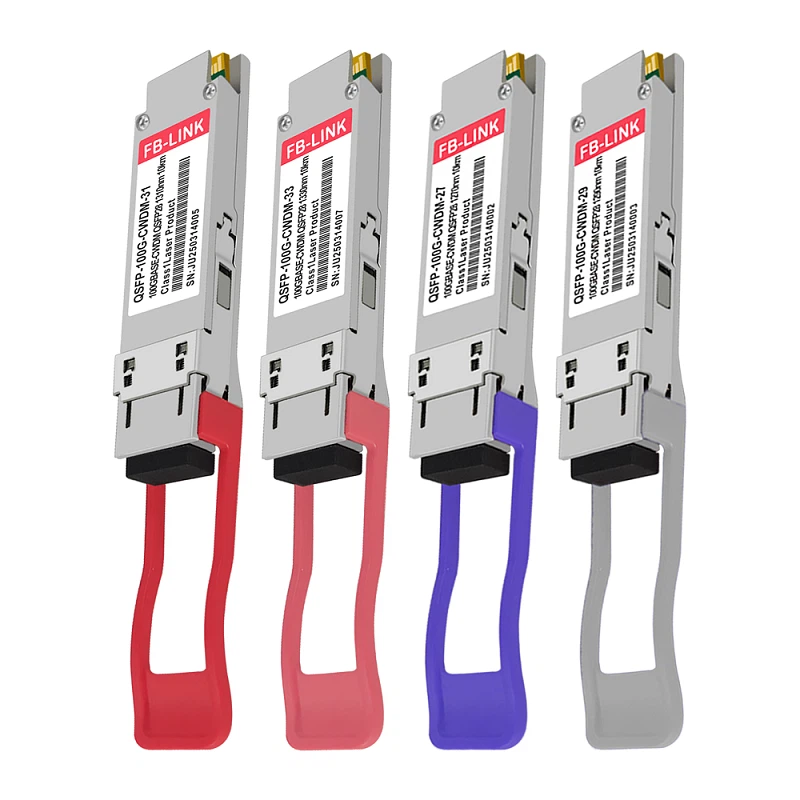

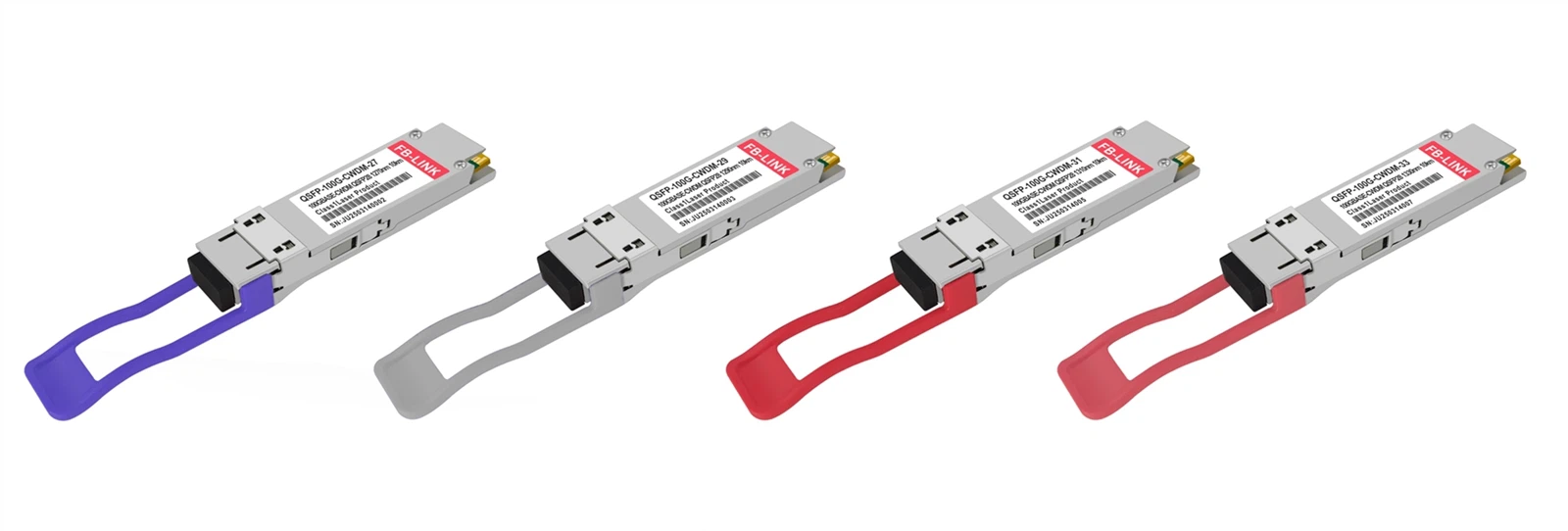

Fotos de producto del módulo CWDM de 100 g QSFP
Parámetros ópticos (TOP=0 a 70 grados, VCC=3.0 a 3.6 voltios)
|
Parámetro |
Símbolo |
Mínimo |
Típico |
Máximo |
Unidad |
Árbitro. |
|
Transmisor |
||||||
|
Asignación de longitud de onda |
λ |
-6.5 |
λ |
+6.5 |
Nuevo Méjico |
|
|
Relación de supresión de modo - |
SMSR |
30 |
- |
- |
db |
|
|
Potencia de lanzamiento promedio |
PT |
-1.4 |
- |
4.5 |
dbm |
|
|
Amplitud de modulación óptica externa (omaouter) |
POMA |
0.7 |
4.7 |
dbm |
||
|
Potencia de lanzamiento en omaouter menos transmisor y cierre de ojos de dispersión (TDECQ) |
0.7 |
dbm |
ER mayor o igual a 4.5dB |
|||
|
Potencia de lanzamiento en omaouter menos transmisor y cierre de ojos de dispersión (TDECQ) |
0.6 |
dbm |
Jerga<4.5dB |
|||
|
Cierre de transmisor y ojo de dispersión para PAM4 (TDECQ) |
TDECQ |
- |
- |
3.4 |
db |
|
|
Relación de extinción |
Jerga |
3.5 |
||||
|
Tolerancia a la pérdida de retorno óptico |
- |
- |
20 |
db |
||
|
Transmisor de encendido promedio de lanzamiento, |
Holgazanear |
-30 |
dbm |
|||
|
Ruido de intensidad relativa |
Rin |
-136 |
DB/HZ |
1 |
||
|
Tolerancia a la pérdida de retorno óptico |
- |
- |
12 |
db |
||
|
Receptor |
||||||
|
Asignación de longitud de onda |
λ |
-6.5 |
λ |
+6.5 |
Nuevo Méjico |
|
|
Umbral de daño total |
Thd |
5.5 |
dbm |
1 |
||
|
Potencia promedio en la entrada del receptor, |
R |
-7.5 |
4.5 |
dbm |
||
|
Potencia del receptor (OMA), |
- |
- |
-6.1 |
dbm |
||
|
Sensibilidad al receptor |
Rxsens |
-6.5 |
dbm |
1 |
||
|
Sensibilidad del receptor estresado |
SRS |
-6 |
dbm |
|||
|
Precisión de RSSI |
-2 |
2 |
db |
|||
|
Reflectancia del receptor |
RRX |
-26 |
db |
|||
|
Los de - afirmar |
LossD |
-15 |
dbm |
|||
|
LOS Afirmar |
LossA |
-25 |
dbm |
|||
|
LOS HISTERESIS |
LossH |
0.5 |
db |
|||
Diagrama de bloque de transceptor
