SFP, SFP+, SFP28, QSFP



¿Qué es un módulo SFP?

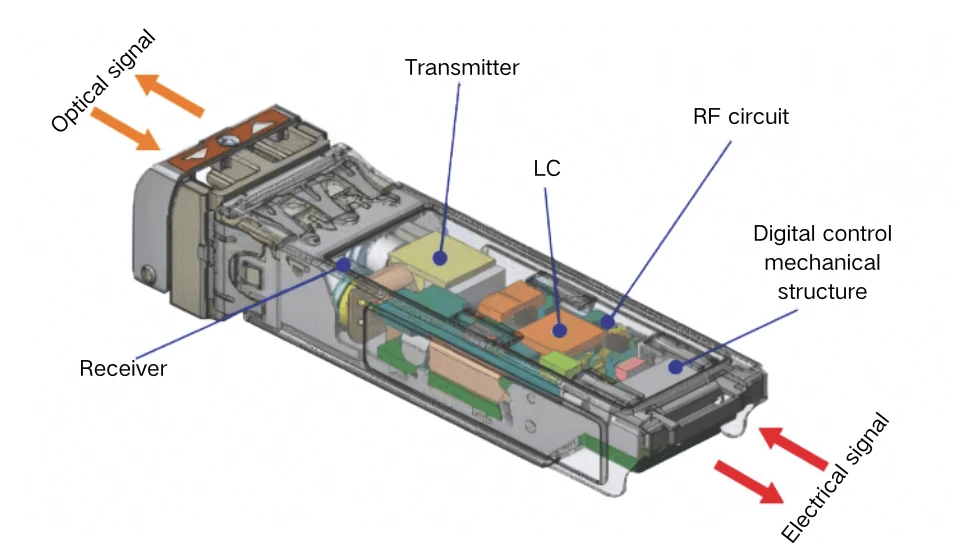

SFP (Small Form-factor Pluggable) es un transceptor óptico compacto-intercambiable en caliente que se utiliza para conectar equipos de red (conmutadores, enrutadores) a redes de fibra o cobre. Estandarizado por el consorcio MSA (Multi-Source Agreement) a principios de la década de 2000, ahora es la columna vertebral de los centros de datos y las redes empresariales en todo el mundo.

Muchos recién llegados confunden SFP con SFP+. Parecen idénticos, pero si conectas un SFP 1G a un10G SFP+puerto,La luz de enlace se enciende pero nunca alcanzarás la velocidad máxima.-esta es la causa número uno de "por qué solo recibo tickets de ancho de banda 1G".



Por qué son importantes los módulos SFP:

Intercambiable-en caliente: reemplace los módulos sin apagarlos-menos tiempo de inactividad

Modular: el mismo puerto puede aceptar módulos para diferentes distancias y tipos de medios

Costo-flexible: compre lo que necesita ahora y actualice más tarde



SFPvsSFP+vsSFP28vsQSFP

Esta es probablemente la pregunta más-frecuente. Respuesta corta:verifique su tipo de puerto y requisitos de ancho de banda.

Factor de forma	Velocidad	Caso de uso típico	Verificación de la realidad
SFP	1Gbps	Capa de acceso empresarial, cámaras de seguridad.	Si funciona, no lo pienses demasiado.
SFP+	10Gbps	Interconexiones de servidores, capa de agregación	El "punto ideal"-mejor precio-para-rendimiento en 2024
SFP28	25 Gbps	Centros de datos de alta-densidad	A menos que esté creando hiperescala, probablemente no necesite esto
QSFP+	40Gbps	Cambio de núcleo, capa de columna	100G se eliminará gradualmente-no compre productos nuevos
QSFP28	100 Gbps	Interconexión del centro de datos (DCI)	Ir-a larga-distancia; Especialidad de FB-LINK

No se deje convencer. Algunos integradores lo presionarán para que esté "preparado para el futuro-con25G SFP28,", pero si su conmutador tiene puertos 10G heredados,ni siquiera reconoce el módulo. Ejecute show interface y verifique su tipo de puerto antes de realizar el pedido.





Tipos de módulos SFP explicados

Por medio de transmisión

1. Fibra SFP

Tipo	Longitud de onda	Rango típico	Tipo de fibra	Error común
SX (corto alcance)	850nm	550m	Multimodo OM3/OM4	La pérdida de paquetes comienza a extenderse más allá de los 300 m
LX (largo alcance)	1310nm	10 kilómetros	OS2 monomodo-	Usarlo a corta distancia puede freír el receptor.
EX (rango extendido)	1310nm	40km	OS2 monomodo-	Necesita un atenuador o la señal está demasiado caliente
ZX (muy largo alcance)	1550 nm	80 kilómetros	OS2 monomodo-	Cuesta entre 5 y 10 veces más que LX

Ejecutar un módulo LX en distancias cortas (como 15 pies dentro de un gabinete)requiere un atenuador. He visto a mucha gente agotar su lado de recepción y asumir que el módulo era DOA.



Ventaja de FB-LINK de larga distancia-:

FB-LINK aborda los desafíos de transmisión de larga-distancia utilizandoóptica coherenteytecnología DWDMPara superar la pérdida y dispersión de fibra:

Asistencia de ultra-largo-recorrido:Los módulos coherentes 100G/200G/400G CFP2/QSFP-DD combinados con plataformas OTN (amplificadores ópticos SOA/EDFA) ofrecen75 millas a 1,200+ millastransmisión-ininterrumpida o multi-lapso.

Alta integración:Los módulos QSFP28 ZR4 con SOA+PIN integrado admiten 50-millas-punto a punto sin amplificación externa.

Implementaciones probadas:Redes troncales, DCI y proyectos de expansión metropolitana en Asia y más allá.



2. SFP de cobre (SFP-T)

Utiliza una interfaz RJ45, con un máximo de 330 pies. Bueno para:

Capa de acceso a dispositivos finales

Instalaciones heredadas sin tramos de fibra

Redes pequeñas con presupuesto-restringido

Verificación de la realidad:Las SFP de cobre se ejecutanmuchomás calientes que los SFP de fibra. Si su conmutador tiene un flujo de aire deficiente, llenarlo con SFP de cobre puede provocar una estrangulación térmica en todo el chasis.





Por modo de transmisión

BiDi SFP (fibra única-bidireccional)

Logra una transmisión bidireccional-a través de un hilo de fibra utilizando diferentes longitudes de onda para flujo ascendente y descendente (por ejemplo, 1310 nm/1550 nm).

Cuando usarlo:Cuando te quedas sin pares de fibra y no puedes tirar de un cable nuevo.

Cuidado:Los módulos BiDi deben estar emparejados correctamente-A-extremo a B-extremo. Mézclalos y obtendrás una-conectividad unidireccional-depuración que es una pesadilla.



Línea de productos BiDi de FB-LINK:

Velocidad	Factor de forma	Ejemplo de modelo	Longitud de onda (TX/RX)	Distancia	Interfaz
10G	SFP+	Facebook-SFP+-BiDi-10-27/33	1270 nm/1330 nm	6mi/12mi	LC simplex
10G	SFP+	Facebook-SFP+-BiDi-40-27/33	1270 nm/1330 nm	25 millas/37 millas	LC simplex
25G	SFP28	Facebook-SFP28-BiDi-10-27/33	1270 nm/1330 nm	6 millas	LC simplex
40G	QSFP+	Facebook-QSFP-BiDi-SR4	850 nm/900 nm (MM)	500 pies (OM4)	LC dúplex
100G	QSFP28	Facebook-QSFP28-BiDi-10/40	1270/1290/1310/1330 nm (PAM4)	6mi/25mi	LC simplex
100G	QSFP28	FB-QSFP28-BiDi-BX	1304 nm/1309 nm	25 millas	LC simplex



CWDM/DWDM SFP

La multiplexación por división de longitud de onda le permite ejecutar múltiples canales a través de una sola fibra.

Tecnología	Espaciado de canales	Mejor para	Costo
CWDM	20nm	Distancia corta-a-mediana	Más bajo
DWDM	0,8 nm	Largo recorrido	Más alto

Cuándo utilizar WDM:Si ha agotado su capacidad de fibra pero necesita más ancho de banda, CWDM/DWDM es la forma más-rentable-más económica que instalar un cable nuevo.





Especificaciones clave



1. Transmitir potencia y recibir sensibilidad

Lo que dice la hoja de datos:Potencia de transmisión: -9,5 ~ -3 dBm, Sensibilidad de recepción: -20 dBm

Lo que realmente significa:Esto determina el presupuesto de su enlace.

Presupuesto del enlace=Potencia mínima de transmisión - Sensibilidad de recepción

= -9.5 - (-20)=10.5 dB



Cálculo de pérdidas en el mundo-real:

Fuente de pérdida	Valor típico
Fibra monomodo-	0,35 dB/km a 1310 nm
Fibra multimodo	3,5 dB/km a 850 nm
empalme por fusión	0,1 dB cada uno
Conector	0,5 dB cada uno

Deje siempre 3dB de margen después de calcular las pérdidas. Un enlace que está justo en el borde comenzará a soltar paquetes en el momento en que la temperatura cambie.



2. Diagnóstico digital DDM/DOM

Este es el estándar de oro para el monitoreo del estado del módulo.

Temperatura (normal: 68-158 grados F / 20-70 grados)

Tensión de alimentación (normal: 3,1-3,5 V)

Corriente de polarización (debe ser estable dentro del rango)

Potencia óptica TX/RX



Ejemplo de salida de FB-LINK DDM (compatible con Cisco-):

Ethernet1/1/1

transceptor está presente

el tipo es 100GBASE-LR4

el nombre es FB-ENLACE

El número de pieza es FB-QSFP28-LR4

la revisión es A

El número de serie es FB230100123.



Número de carril: 1

Temperatura: 35,50 C (Umbrales: 75,00 / -5,00 C)

Voltaje: 3,28 V (Umbrales: 3,63 / 2,97 V)

Corriente de polarización: 45,20 mA (Umbrales: 80,00 / 10,00 mA)

Potencia TX: 1,50 dBm (Umbrales: 4,50 / -4,50 dBm)

Potencia RX: -6,20 dBm (Umbrales: 4,50 / -18,00 dBm)

Solución de problemas:Si la potencia óptica se ve bien pero el enlace no funciona, verifique primero la temperatura. Una vez localicé un caso en el que un gabinete mal ventilado alcanzaba los 185 grados F-DDM lanzaba advertencias pero nadie estaba monitoreando. Resultado: pérdida de paquetes todas las tardes a las 3 p.m. (cuando la luz del sol llega a la ventana de la sala de servidores).



3. Compatibilidad: el mayor problema



Módulos OEM frente a compatibles

	OEM (Cisco, Juniper, etc.)	Compatible (FB-ENLACE)
Precio	Alto ($500+ para Cisco)	Bajo ($20-50)
Garantía	Cubierto por el proveedor del equipo	Cubierto por el proveedor del módulo
Actuación	Base	Mismas especificaciones-solo verifica la codificación

OEM y módulos compatiblesA menudo se utilizan chips de los mismos proveedores. La única diferencia es la identificación del proveedor grabada en el firmware. Proveedores profesionales compatibles como FB-LINK pre-programan la codificación correcta para las principales marcas.



Lista de compatibilidad de FB-LINK:

Internacional:Cisco, Juniper, Arista, Brocade, HP/Aruba, Dell, Intel, Mellanox (NVIDIA)

Asia-Pacífico:Huawei, H3C, ZTE, Ruijie

Los módulos están pre-codificados según las especificaciones del cliente antes del envío.

Política de garantía de FB-LINK:

Garantía estándar:3 años en módulos ópticos

Devoluciones-sin complicaciones:Reemplazo de 30 días por problemas de calidad

Soporte técnico de por vida:Se incluyen actualizaciones de firmware y solución de problemas remota

Lista de verificación de compatibilidad:

Confirmar tipo de puerto (SFP/SFP+/SFP28)

Confirmar los requisitos de longitud de onda y distancia.

Confirmar proveedor del equipo (para codificación correcta)

Después de la inserción, verifique que DDM se lea correctamente

Ejecute iperf para validar el rendimiento real



Escenarios de aplicación del módulo SFP

1. Redes de campus empresariales

Arquitectura típica:

[Núcleo: 10G SFP+ LR] ─── Fibra monomodo- ─── [Agregación: 10G SFP+ SR]

│

OM3 multimodo

│

[Acceso: 1G SFP SX]



Pautas de selección:

Dentro-edificio: 1G SFP-SX (multimodo, ahorra dinero)

Entre-edificios: 10G SFP+ LR (modo-único, resistente-sobretensiones)

Núcleo: Considere 40G/100G QSFP



2. Interconexión del centro de datos (DCI)

Cuando los centros de datos están a más de 6 millas de distancia:

Distancia	Solución recomendada
6-25 millas	100G QSFP28 ER4
25-50 millas	Amplificador óptico 100G QSFP28 ZR4 +
50+ millas	Sistema DCI OTN + DWDM



Estudio de caso de FB-LINK: Proyecto DCI 400G de Hong Kong

Desafío:Una importante empresa de Internet de Hong Kong necesitaba conectividad de alto-ancho de banda y baja-latencia entre dos centros de datos separados por 30 kilómetros, lo que requería una sola-longitud de onda de 400G.

Solución de enlace de Facebook-:

Equipo básico:FB-LINK 400G DCI-BOX (plataforma de transporte óptico 1U, diseño modular)

Tecnología:Óptica coherente 400G QSFP-DD ZR/ZR+

Aspectos destacados clave:

Longitud de onda única-400G:4 veces el ancho de banda de 100G heredado-no se requieren construcciones de fibra complejas

Compatible con OpenZR+:Interoperabilidad de múltiples-proveedores para reducir los gastos operativos-a largo plazo

O&M inteligente:Supervisión de OSNR y potencia óptica en tiempo real-a través de NMS

Resultados:Enlace dual-de centro de datos activo con<0.5ms latency-meeting requirements for financial trading and AI workload orchestration.



3. Redes de transporte Carrier/5G

Estudio de caso de FB-LINK: Proyecto DWDM 4×25G de China Mobile Shanghai

Desafío:El crecimiento explosivo del tráfico 5G dejó a la región de Shanghai Pudong con una escasez crítica de fibra de retorno. El operador necesitaba una expansión de capacidad pasiva en la fibra existente.

Solución de enlace de Facebook-:

Acercarse:Arquitectura WDM pasiva 25G DWDM

Módulos:FB-LINK 25G SFP28 DWDM sintonizable o longitud de onda-fija (C17-C61)

Multiplexores:100GHz DWDM Mux/Demux (4 canales u 8 canales)

Implementación:

Mux/Demux desplegados tanto en el lado BBU como en el AAU

4 señales 25G multiplexadas en una sola fibra

Capacidad total de una única-fibra: 100 G (4×25 G)-75% de ahorro de fibra

Ventajas:

Equipos activos cero:Puramente pasivo-no requiere energía; Implementado en recintos al aire libre con un mantenimiento mínimo.

Rango de temperatura de grado industrial-:Módulos con clasificación de -40 grados F a +185 grados F para entornos exteriores hostiles



Guía de solución de problemas

"Enlace caído"-El problema más común

Diagrama de flujo de solución de problemas:

1. Control físico

└─ ¿La fibra está completamente asentada? ¿Está limpia la cara final?



2. Cheque coincidente

└─ ¿Las longitudes de onda son iguales en ambos extremos? (1310 nm ↔ 1310 nm)

└─ ¿Es correcto el tipo de fibra? (modo-único ↔ modo-único)



3. Diagnóstico DDM

└─ ¿Está la potencia óptica dentro del rango normal?

└─ ¿La temperatura es demasiado alta?



4. Compatibilidad

└─ ¿El dispositivo reconoce el módulo?

└─ ¿Alguna alarma de "transceptor no compatible"?

"Conectar pero descartar paquetes"-El dolor de cabeza



Causas comunes y soluciones:

Síntoma	Causa probable	Solución
Gotas periódicas	Calentamiento excesivo	Verificar el enfriamiento; temperatura ambiente más baja
Descensos uni-direccionales	Desajuste de longitud de onda BiDi	Verificar el emparejamiento del extremo A/B
Cae bajo carga pesada	Presupuesto de enlace insuficiente	Verifique la potencia óptica; Es posible que necesites un módulo de mayor-potencia
Gotas aleatorias	Extremo de fibra sucia	Conectores limpios

Intuición veterana:El 90% de la pérdida de paquetes "misteriosos" es fibra sucia. Invierta en algunos bolígrafos de limpieza y un visor de inspección-le ahorrarán mucho más que cambiar los módulos a ciegas.



Preguntas frecuentes



Datos de confiabilidad de FB-LINK:

Línea de productos	MTBF (Telcordia SR-332)
Serie SFP 10G/25G	>1.000.000 de horas (~114 años)
Serie 100G QSFP28	>500.000 horas

Todos los productos se someten a rigurosos ciclos de temperatura alta/baja y se queman-en pruebas.

Garantía:

Módulos ópticos (SFP/QSFP):3 años

Componentes pasivos (Mux/Demux, latiguillos):5-10 años o toda la vida

Equipo activo (DCI Box, interruptores):1-3 años



Tres cosas sobre los módulos SFP que los libros de texto no le dirán

No adores los precios OEM:Mismos chips, mismo rendimiento, 10 veces el precio. Los proveedores profesionales compatibles como FB-LINK mantienen estándares de control de calidad a la par-o mejores que-muchos fabricantes de equipos originales.

Los repuestos importan más que las especificaciones:Los módulos fallan-normalmente en el peor momento posible. Tenga siempre a mano repuestos fríos de sus SKU más importantes.

DDM es tu mejor amigo:Compre siempre módulos con soporte DDM. Esas unidades que no son-DDM, un poco más baratas, te dejarán ciego a la hora de solucionar problemas-y te arrepentirás de cada centavo que "ahorraste".
